Большинство изделий для пергол из ДПК ориентированы на внешний вид и низкие эксплуатационные расходы. Лишь немногие решают структурные вопросы, которые определяют, будет ли пергола стоять и оставаться ровной после пяти лет термоциклирования и ветровой нагрузки.
В этом руководстве рассматривается инженерная сторона: максимальные пролеты для профилей ДПК, допуски на тепловое расширение, требования к опорам, а также конструкционные различия ДПК с алюминием и древесиной. Оно написано для подрядчиков, спецификаторов и инженеров-проектировщиков, которым необходимо принимать обоснованные структурные решения.
Примечание автора:Данные о диапазонах в этом руководстве основаны на внутренних испытаниях Necowood и опубликованных спецификациях материалов. Для структурных расчетов конкретного проекта всегда обращайтесь к квалифицированному инженеру-строителю.
1. Максимальный пролет стропил для пергол из ДПК.

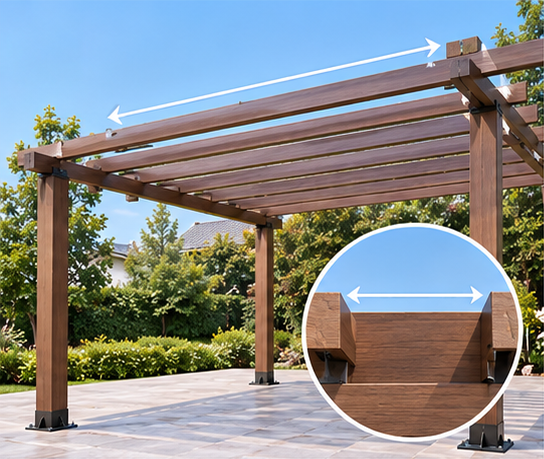

Пролет стропил измеряется между опорами. Превышение максимального пролета приводит к провисанию и усталости конструкции.
Единственное наиболее важное структурное ограничениеПерголы из ДПКэто пролет. ДПК менее жесткий, чем алюминий или сталь, а это означает, что стропила и балки должны поддерживаться через более короткие интервалы.
Стандартный пролет стропил ДПК2,5–3,0 м (без средней опоры)
Пролет алюминиевых стропил4,0 млн+ (без средней поддержки)
Пролет деревянных стропил3,0–4,0 м (зависит от вида)
ДПК с алюминиевым сердечником3,5м – 4,5м (в зависимости от секции)
Для пролетов более 3 м со стандартными профилями ДПК доступны следующие варианты:
- Большие секции ДПК— увеличить глубину профиля стропил (например, с 50 мм до 80 мм) для повышения жесткости.
- Поддержка среднего луча— добавьте центральную балку, чтобы уменьшить эффективный пролет вдвое.
- ДПК, армированный алюминиевым сердечником— используйте профиль ДПК с внутренней алюминиевой вставкой, сочетающий внешний вид дерева с прочностью конструкции.
2. Тепловое расширение: правило 3–5 мм.

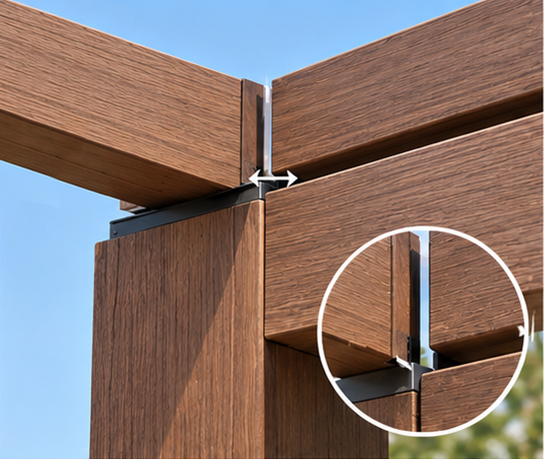

На концах стропил и соединениях балок со стойками необходимо оставить компенсационные зазоры, чтобы компенсировать тепловые перемещения.
ДПК расширяется и сжимается при изменении температуры. Это не дефект — это свойство материала, на которое необходимо рассчитывать. Практическим следствием является то, что стропила и балки не могут быть плотно прижаты к столбам или прочным конструкциям.
Требование к расширению
Минимальный зазор на концах стропил:3–5 мм
Минимальный зазор в местах соединения балки со стойкой:3–5 мм
Коэффициент расширения (Necowood Gen-2):Ниже 0,035 мм/м·°C
Коэффициент расширения (стандартный ДПК):0,05–0,06 мм/м·°С
При коэффициенте расширения Necowood ниже 0,035 мм/м·°C 3-метровое стропило, испытывающее перепад температуры в 40°C, расширяется примерно4,2 мм. Зазор в 3–5 мм компенсирует это движение, не вызывая коробления или расслоения суставов.
3. Конструкция подрамника: стойки, балки и стропила.

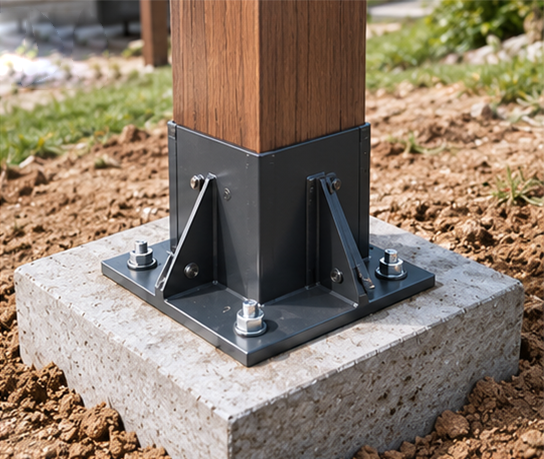

Анкеры для столбов крепятся к бетонным опорам — структурному фундаменту беседки.

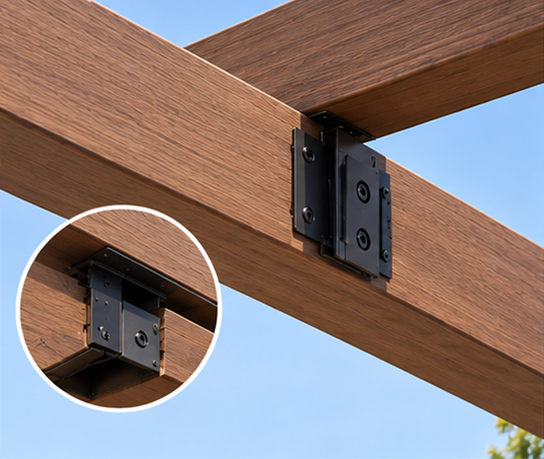

Скрытые соединительные кронштейны крепят стропила к балкам, обеспечивая чистую отделку без винтов.
После установки
Столбы ДПК представляют собой полые профили. Их необходимо надевать на внутренние металлические опоры (сталь или алюминий), прикрепленные к бетонным основаниям. Металлический сердечник несет структурную нагрузку; рукав из ДПК обеспечивает внешний вид. Анкеры для стоек крепятся к бетонной плите с помощью дюбелей.
Соединение балки со стойкой
Главные балки крепятся к верхней части стоек и закрепляются болтами из нержавеющей стали, проходящими как через балку из ДПК, так и через внутреннюю металлическую опору. Для предотвращения расколов необходимо просверлить направляющие отверстия. Нержавеющая сталь имеет важное значение — оцинкованные болты подвергаются коррозии и оставляют полосы ржавчины.
Расстояние между стропилами
Стропила или жалюзи обычно располагаются на расстоянии30–40 сминтервалы. Скрытые соединительные кронштейны используются для крепления стропил к балкам. Стропила не должны быть сильно зажаты — компенсационный зазор в 3–5 мм действует и здесь.
4. ДПК, алюминий и древесина: честное сравнение
ДПК находится между древесиной и алюминием как по стоимости, так и по структурным характеристикам. В таблице ниже приведены основные различия.
Макс. диапазон (стандарт)ДПК: 2,5–3 м · Алюминий: 4 м+ · Древесина: 3–4 м
МассаДПК: ~9 кг/м² · Алюминий: ~5 кг/м² · Древесина: ~14 кг/м²
Тепловое расширениеДПК: Высокий (необходимы зазоры) · Алюминий: Средний · Древесина: Низкий
Коррозионная стойкостьДПК: Отлично · Алюминий: Отлично · Древесина: Плохо
ОбслуживаниеДПК: нет · Алюминий: Ежегодная мойка · Древесина: Морилка/герметизация каждые 2–3 года
Стоимость (3м х 4м)ДПК: 1000–2400 евро · Древесина: 800–2000 евро · Алюминий: 2200–4000 евро
Диапазоны затрат основаны на опубликованных данных поставщиков и отчетах о проектах Necowood за 2026 год. Фактическая цена зависит от размера профиля, отделки, объема заказа и региона.
5. Региональные стандарты для проектов беседок из ДПК.
Конструкции беседок из ДПК должны соответствовать местным строительным нормам. Следующие стандарты обычно упоминаются в спецификациях проектов на основных рынках:
📋 Региональные нормы и стандарты
🇺🇸 США АСТМ Д7032 Стандартные спецификации для установления номинальных характеристик древесно-пластиковых композитных настилов и систем ограждений
🇺🇸 США АСТМ Е330 Испытание конструктивных характеристик наружных стен и конструкций при постоянном статическом давлении воздуха
🇪🇺 ЕС ЕН 1991-1-4 Еврокод 1 — Воздействия на конструкции, ветровые нагрузки. Определяет минимальное расстояние между стропилами и размер анкерных болтов.
🇪🇺 ЕС ЕН 15534 Композиты из материалов на основе целлюлозы и термопластов — спецификация профилей и панелей
🇦🇺 АС АС/НЗС 1170,2 Конструктивные расчетные действия — ветровые воздействия. Критически важно для прибрежных и сильноветренных регионов Австралии и Новой Зеландии.
🇦🇺 АС АС 1720.1 Деревянные конструкции – методы проектирования. Используется в качестве эталона для структурных секций композитных стоек.
Примечание проекта:Всегда согласовывайте применимый стандарт с местным органом власти (AHJ) перед завершением проектирования конструкции. Требования к ветровой нагрузке значительно различаются между внутренними, прибрежными и циклоническими регионами.
6. Установка: шаг за шагом для подрядчиков

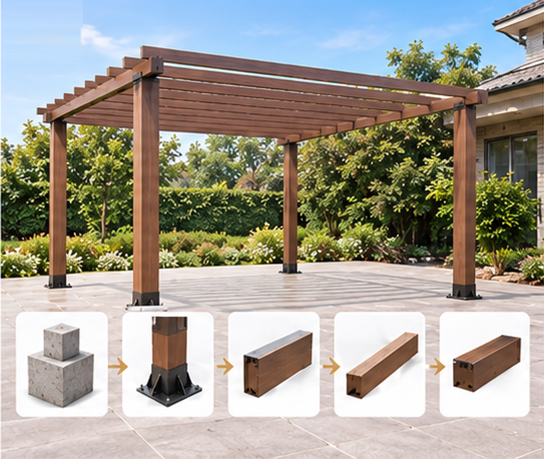

Последовательность установки перголы: фундаменты → стойки → балки → стропила → накладки и накладки.
- Отметьте макет— используйте веревки и выравниватель, чтобы получить идеальный квадрат. Подтвердите положение анкеров стоек.
- Надежные анкеры для столбов— закрепите прочные стальные или алюминиевые анкеры для стоек к бетонной плите или фундаменту с помощью дюбелей.
- Рукавные стойки из ДПК— наденьте полые втулки стоек из ДПК на внутренние металлические опоры. Убедитесь, что столбы расположены вертикально.
- Установить главные балки— Прикрепите балки ДПК к стойкам, просверлите направляющие отверстия и закрепите болтами из нержавеющей стали.
- Установить стропила— закрепите скрытые кронштейны на балках, затем установите стропила из ДПК на место. Оставьте компенсационные зазоры 3–5 мм на концах стропил.
- Установить колпаки и накладки— установите заглушки стоек и декоративные юбки, чтобы скрыть базовые болты и верхние отверстия. Проверьте всю конструкцию уровнем.
Часто задаваемые вопросы
Каков максимальный пролет стропил беседки из ДПК?
Для стандартных профилей перголы из ДПК максимальный пролет стропил без средней опоры обычно составляет от 2,5 до 3 м. Алюминий может иметь длину 4 м и более. Для пролетов более 3 м укажите секции ДПК большего размера, добавьте среднюю балку или используйте профили ДПК, армированные алюминиевым сердечником.
Какое тепловое расширение следует учитывать в беседке из ДПК?
На концах стропил и на всех закрепленных краях следует оставить минимальный температурный зазор 3–5 мм. Стабилизация Necowood Gen-2 снижает тепловое расширение до уровня ниже 0,035 мм/м·°C, что примерно на 30 % ниже, чем у стандартного ДПК.
Является ли пергола из ДПК такой же прочной, как алюминиевая пергола?
Нет. Алюминий конструктивно прочнее ДПК при нагрузках на пролеты. Стандартные алюминиевые пролеты длиной 4 м и более; стандартный ДПК имеет пролеты 2,5–3 м. Однако ДПК имеет более теплый вид, напоминающий дерево. Для более длинных пролетов с имитацией дерева выбирайте профили из ДПК с внутренним алюминиевым армированием.
Какова конструкция подрамника беседки из ДПК?
Каркас беседки из ДПК состоит из столбов, установленных на бетонных фундаментах, основных балок, прикрепленных к столбам, и стропил или жалюзи, охватывающих балки. Расстояние между стропилами обычно составляет 30–40 см. Скрытые соединительные кронштейны фиксируют стропила, не допуская привинчивания.
Какие строительные стандарты применяются к проектам пергол из ДПК?
Общие стандарты включают ASTM D7032 (США), ASTM E330 (США), EN 1991-1-4 (ветровые нагрузки ЕС), EN 15534 (спецификация ЕС WPC) и AS/NZS 1170.2 (воздействие ветра в Австралии/Новой Зеландии). Всегда уточняйте применимый стандарт в местных органах власти, имеющих соответствующую юрисдикцию.
Можно ли установить беседку из ДПК на балконе или крыше?
Да. ДПК легче древесины или стали, что снижает нагрузку на балконы и крыши. Пергола должна быть прикреплена к структурной плите, а не только к отделке поверхности. Подъем ветра имеет решающее значение для приподнятых сооружений — может потребоваться меньшее расстояние между стропилами и более тяжелые анкерные болты.
Какова разница в стоимости между перголами из ДПК и алюминия?
Перголы из ДПК обычно стоят на 30–50% дешевле, чем алюминий, в пересчете на материал. Пергола из ДПК размером 3 х 4 м стоит примерно 1000–2400 евро по сравнению с 2200–4000 евро за алюминий.
Требует ли беседка из ДПК бетонного фундамента?
Да. Столбы из ДПК необходимо крепить к бетонным фундаментам или структурной плите. Для отдельно стоящих пергол в каждом месте стойки необходимы бетонные опоры. Пристенные беседки по-прежнему требуют опор для внешних стоек.
